HCB05 Teška ručna dizalica s polugom, dizalica -iliftequip.com

Teška ručna ručna dizalica je ručna dizalica koja se lako koristi i lako nosi. Snažan je i nosiv i ima visoke sigurnosne performanse. Pogodan je za upotrebu u tvornicama, rudnicima, gradilištima, dokovima, dokovima, skladištima, itd. Postavljanje strojeva i podizanje tereta, posebno za operacije otvorenog i bez pogona, pokazuju svoju superiornost.

The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.

Značajke:

Kompaktan dizajn ， sva čelična konstrukcija, lagani držač
Kapacitet dizanja od 2200 funti više je nego dovoljan za većinu industrijskih primjena
Ručna dizalica koristi zupčanike za raspodjelu tereta što olakšava podizanje teških tereta
Kuke za ispuštanje, dizajnirane da se polako savijaju kako bi upozorile na preopterećenja.
Izgrađen kako bi zadovoljio CE sigurnosni standard

i-Lift No.		2110602		2110604		2110605		2110606		2110607		2110608
Model		HCB10		HCB20		HCB30		HCB50		HCB100		HCB200
Nazivni kapacitet	Kg (lb)	1000(2200)		2000(4400)		3000(6600)		5000(11000)		10000(22000)		20000(44000)
Standardna visina podizanja	mm (in.)	2500/3000（100/120）				3000/5000(120/200)
Ispitno opterećenje	KN	12.5		25		37.5		62.5		125		250
Napor ka nazivanju kapaciteta	N	310		320		360		400		430		430
Ne. Pada lanac opterećenja		1		2		2		2		4		8
Min.Oddaljenost između kuka H	mm (in.)	300(12)		380(15)		470(18.5)		600(23.6)		730(28.7)		1000(40)
Dia. Lanac opterećenja	mm (in.)	Ø6x18		Ø6x18		Ø8x24		Ø10x30		Ø10x30		Ø10x30
		(0.2x0.7)		(0.2x0.7)		(0.3x0.9)		(0.4x1.2)		(0.4x1.2)		(0.4x1.2)

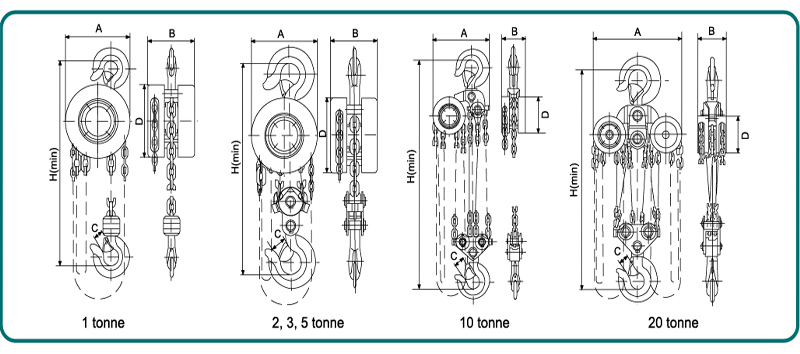

Dimenzije	A mm (in.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
	B mm (in.)	130(5.2)		130(5.2)		139(5.6)		162(6.4)		162(6.4)		189(7.4)
	C mm (in.)	22(0.9)		26(1)		32(1.2)		44(1.7)		50(2)		70(2.7)
	D mm (in.)	142(5.6)		142(5.6)		178(6.8)		210(8.3)		358(14.1)		580(22.8)
Neto težina	kg (lb.)	9.2(20.2)	10(22)	12(26.4)	14(30.8)	20.2(44.4)	22.7(50)	32(70.4)	35(77)	65(143)	68(150)	148(325.6)	155(341)
Bruto težina	kg (lb.)	9.6(21)	10.4(23)	13.1(28.8)	14.5(31.9)	20.8(45.8）	23.3(51.3)	33(72.6)	36(79.2)	67(147.4)	80(176)	150(330)	180(396)
Extra Weight Per Metre of Extra Lift	(pcs)	1.65		2.5		3.7		5.2		9.6		19.2

Postupak rada:

1. Strogo je zabranjeno koristiti preopterećenje kablova.

2. Strogo je zabranjeno raditi sa drugim silama osim radne snage.

3. Prije upotrebe provjerite da li su dijelovi netaknuti, dijelovi prijenosa i lanac za podizanje dobro podmazani i da li je u praznom hodu normalno.

4. Provjerite jesu li gornja i donja kuka obješene prije podizanja, a lanac za podizanje treba objesiti okomito. Ne smiju biti uvrnute veze, a donji okvir kuke dvorednog lanca ne smije se prevrtati.

5.pokretač treba da stoji u istoj ravnini kao i narukvica narukvica da se narukvica naruči, tako da se kotačić narukvice okreće u smjeru kazaljke na satu, tako da se težina može podići; kada se narukvica preokrene, težina se može polako spuštati.

6.Kada dižete teške predmete, strogo je zabranjeno osoblje raditi bilo kakav posao ili hodati pod teškim predmetima kako bi se izbjegle veće nesreće.

7. Tokom procesa podizanja, bez obzira na to da li se diže ili pada težina, kada narukvica izvučete, sila treba biti ujednačena i nježna. Ne koristite pretjeranu silu da izbjegnete skakanje narukvice ili zakopčani prsten.

8.Ako operator utvrdi da je sila povlačenja veća od uobičajene sile povlačenja, treba je odmah prestati upotrebljavati. Sprečite oštećenja na unutrašnjoj konstrukciji radi sprečavanja nezgoda.

9. Nakon što teški predmet sleti sigurno i sigurno, izvadite udicu sa lanca.

10. Nakon upotrebe, nježno je obradite, stavite na suho i prozračeno mjesto i nanesite ulje za podmazivanje.
